최고의 품질, 최고의 생산성!

바로, (주)엠에스엠의 CNC 하향식 절곡기를 선택해야하는 이유입니다!

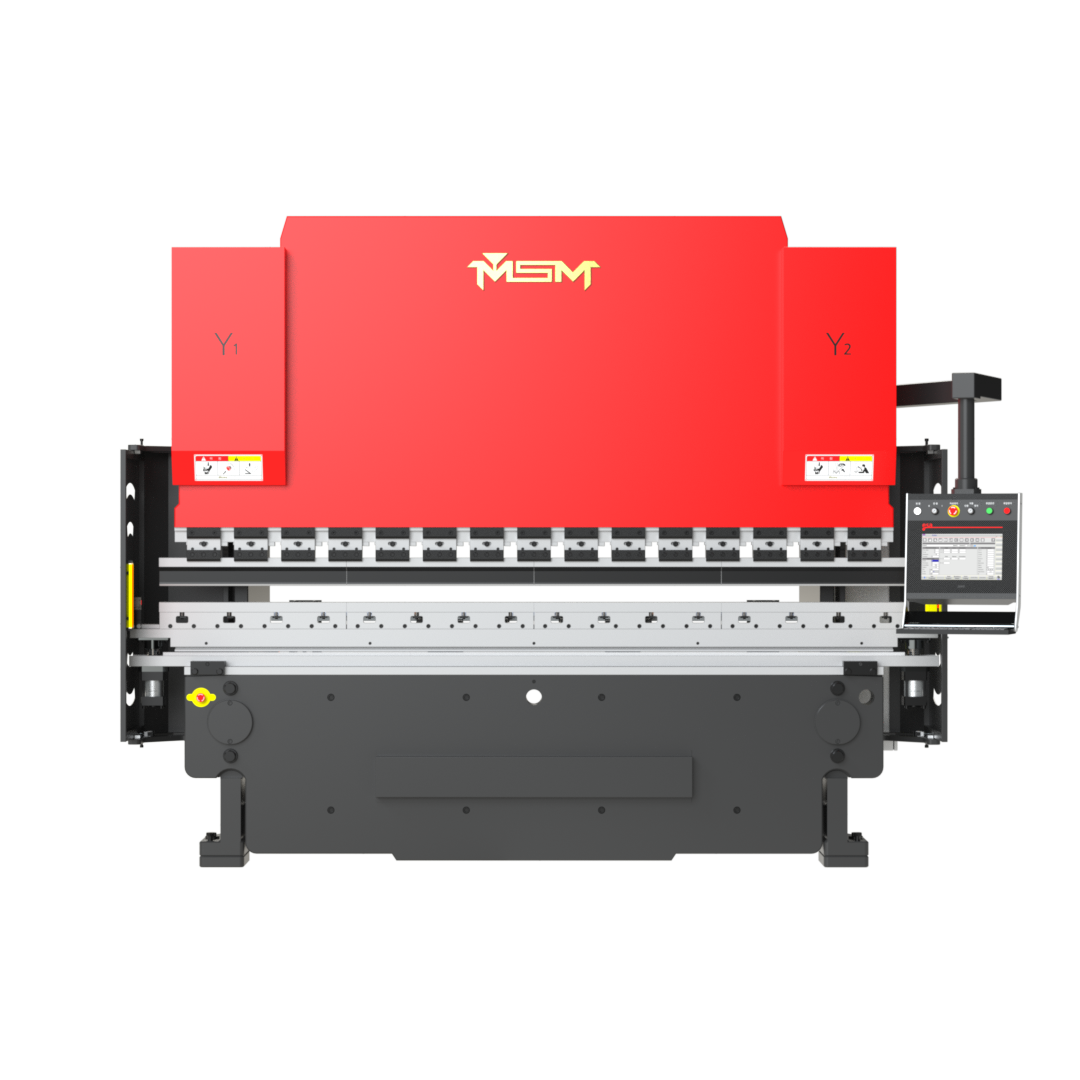

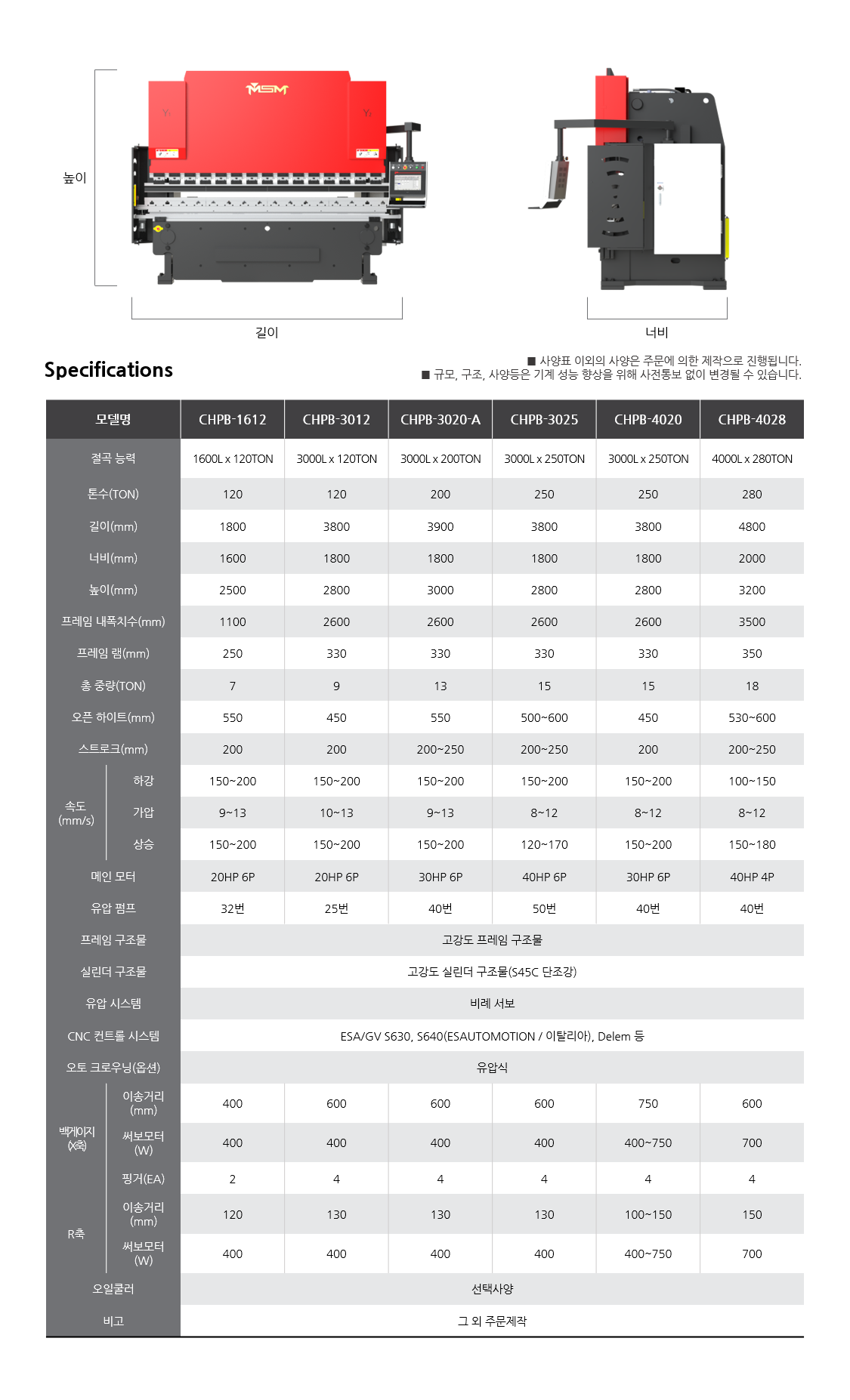

CNC 하향식 절곡기는 작업능률의 대폭 향상과 고정밀도를 추구하는 차세대를 겨냥한 새로운 개념의 절곡기입니다.

CNC 하향식 절곡기 시스템은 비례 써보밸브와 CNC 컨트롤러를 사용하였고, Y1, Y2의 정밀각도는
고정밀(0.01mm) 리니어 스케일에 의해 절곡 각도를 정밀 제어할 수 있으므로, 초정밀한 절곡 각도를 보장합니다.
6,12 광축 고성능, 고신뢰성 적외선 안전센서를 부착하여 작업자의 안전을 보장합니다.
생산속도는 종전보다 대폭 향상되어 생산성 향상에 크게 기여할 것입니다.

왜 ㈜엠에스엠 의 CNC 하향식 절곡기를 선택해야하는가?

고품질의 부품을 이용해 한국에서 생산

고강도 프레임 구조물 및 고강도 실린더 구조물(S45C 단조강)

고정밀 CNC 제어 시스템(ESA S630, S640)

실시간 유압식 오토 크로우닝 시스템 및
다양한 액세서리 장착 가능

6,12광축 고성능, 고신뢰성 적외선 센서를 통한 작업자의 안전보장

비례제어서보밸브 및 고정밀 리니어 스케일

빠른 속도로 생산성 향상

DETAIL VIEW

세부 특징 사항

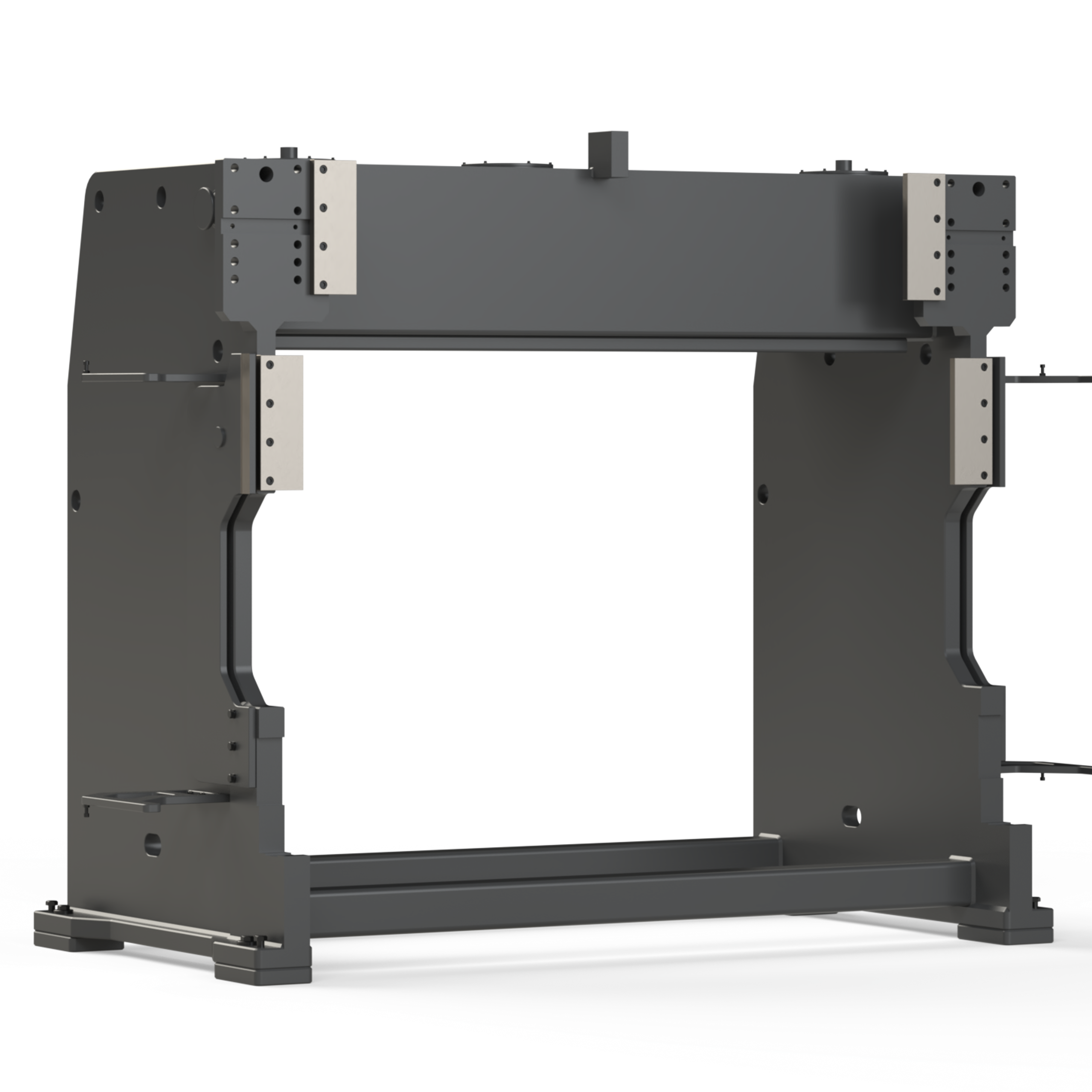

프레임 구조물

기계 전반의 균형을 잡아주는 프레임 구조물은 기계 설계상 가장 중요한 요소 중 하나입니다.

프레임 구조물을 고강도 소재의 철판을 이용하여 고강도로 제작함에 따라 오랜 시간이 지나도 견고하고 안정적으로 기계 운용을 가능하게 하였습니다

CNC 제어 시스템

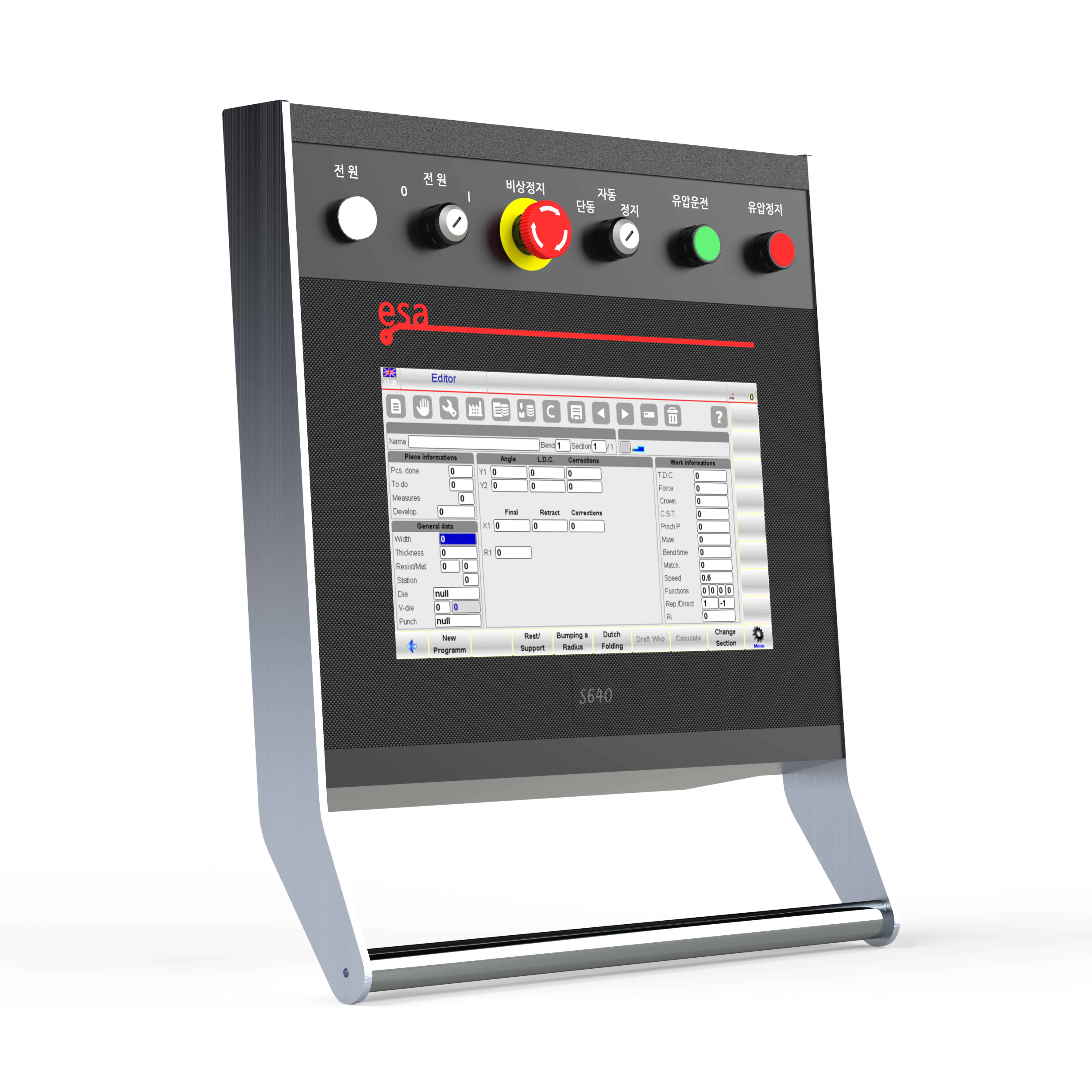

CNC 제어 시스템은 이탈리아의 ESAUTOMATION의 제품인 S630, S640을 사용하고 있습니다. 해당 모델은 15” 터치 스크린이 장착되어 있습니다.

또한, 윈도우 인터페이스이기 때문에 사용방법 및 유지보수가 간편하고 한글지원이 됩니다. 재료의 두께, 재질, 절곡 길이에 따라 자동으로 압력과 각도를 정확히 계산하여 정밀한 절곡 작업을 가능하게 합니다.

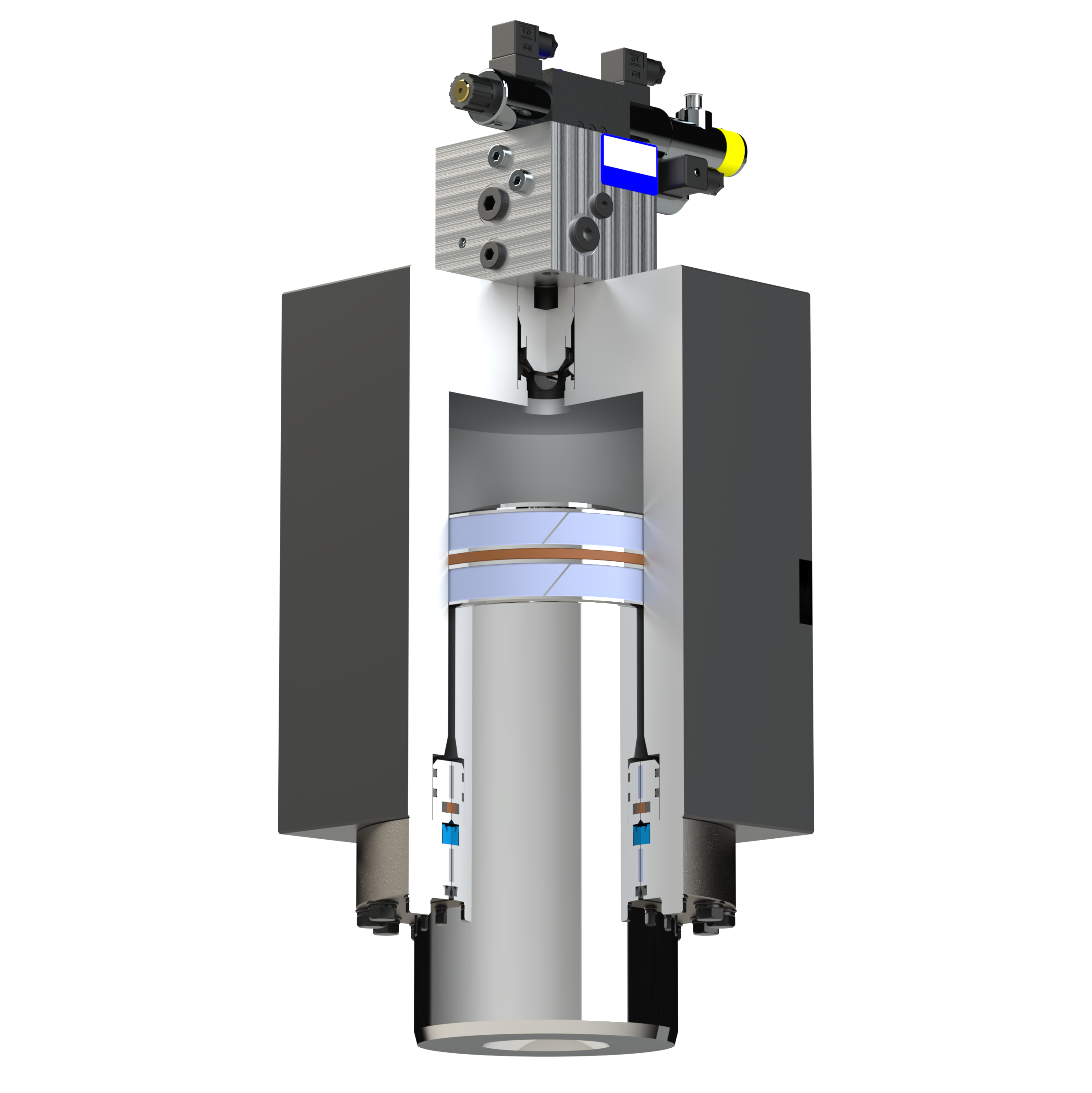

유압시스템 및 고강도 실린더 구조물

유압 비례 시스템은 독일의 HAWE 사의 제품을 사용하고 있습니다.

실린더 및 펌프에 장착되며, 비례제어 서보밸브를 이용하여 전반적인 기계동작에 있어 정밀한 조정을 통해 완벽한 동작을 만들어냅니다.

절곡기의 성능에 중요한 실린더 구조물은 S45C 단조강 소재를 이용하여 고강도로 제작합니다.

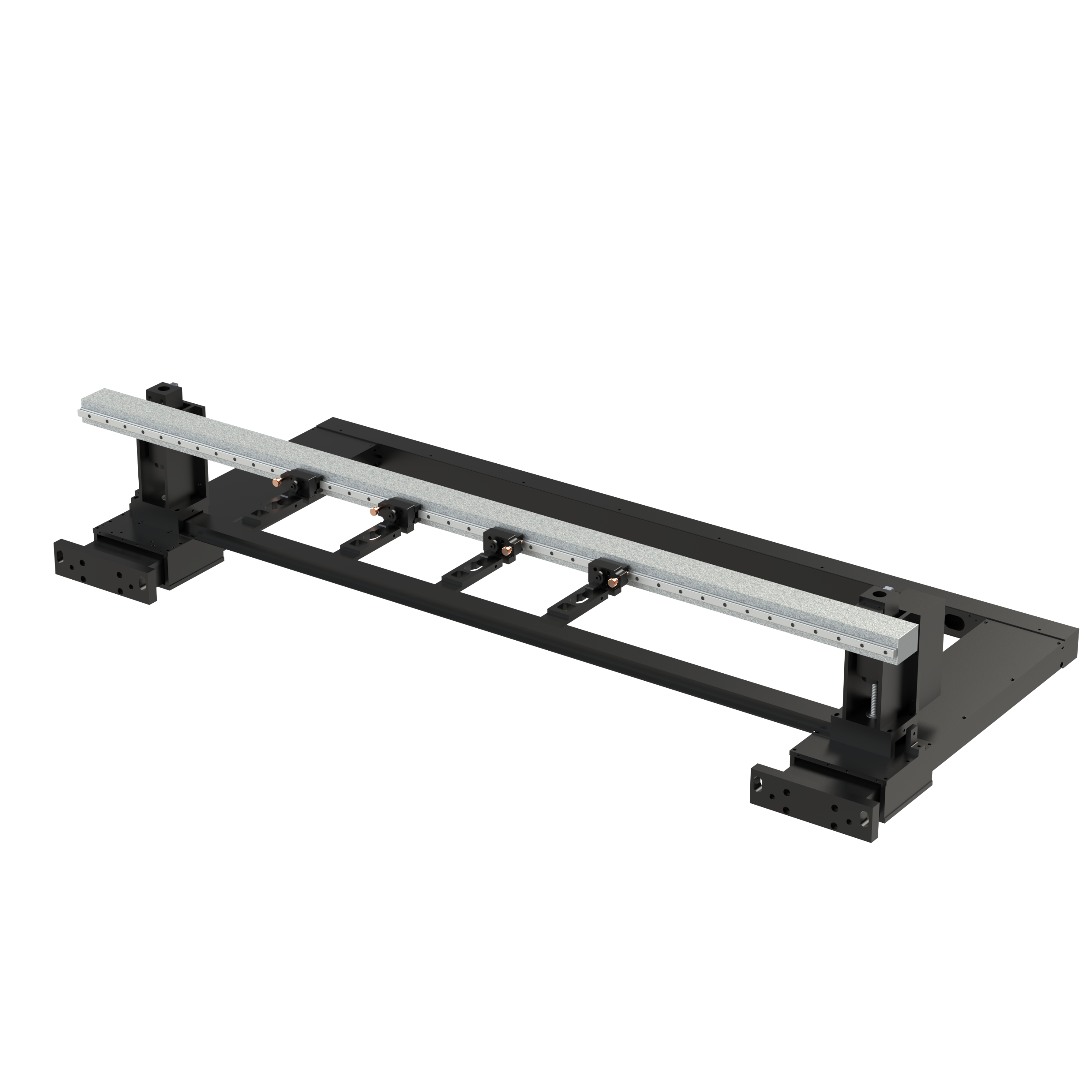

2축 백게이지 시스템(X,R축)

2축 백게이지 시스템은 X축과 R축으로 이루어져 있습니다. 하부 V다이를 중심으로 절곡물의 지지대 역할을 하여 정확한 치수로 절곡이 될 수 있게 도와줍니다.

고정밀 볼스크류와 LM가이드를 사용하고, 서보모터에 의해 신속하고 부드럽게 이동하며 정확하게 제어됩니다. 또한, 절곡 작업 시 자동 후진 기능이 있습니다.

안전 시스템

6, 12광축 광전자식 안전센서를 기계 전면의 좌우측 및 후측에 장착하여 작업자의 안전을 보장합니다.

해당 안전센서는 직경 30mm 이하까지도 검출해낼 수 있는 고성능이고, 응답속도가 20m/s이하로 신속합니다.

절곡기 측면의 안전 방호장치를 통해 작업자의 안전을 보장합니다.

ADD OPTION

추가 옵션사항

오토 크로우닝 시스템

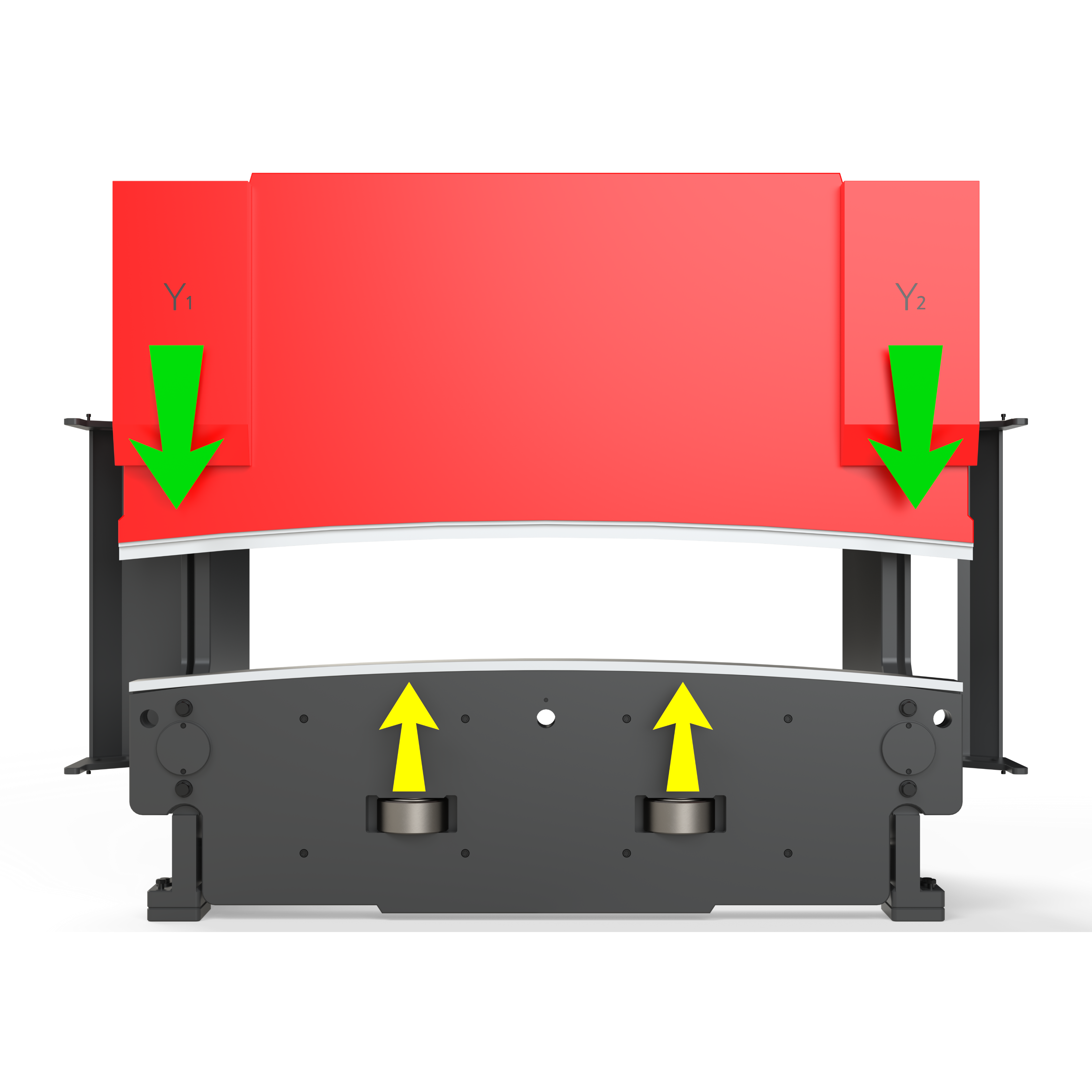

절곡 작업을 하면 물리학에 의해 절곡기의 램은 미세하게 위쪽으로 휘어지고, 배드는 아래쪽으로 휘어지게 됩니다.

이러한 현상때문에 기장이 긴 절곡물을 절곡할 때 양쪽 끝단은 정확한 각도로 절곡되지만, 중간부분은 정확한 각도가 나오지 않습니다.

작업 테이블의 오토 크로우닝 시스템은 전체 절곡 길이에서 동일한 절곡이 동시에 완료될 수 있도록 배드를 위쪽으로 받혀 자동으로 보정을 해줌으로써 정확성을 가진 제품의 절곡을 가능하게 합니다.

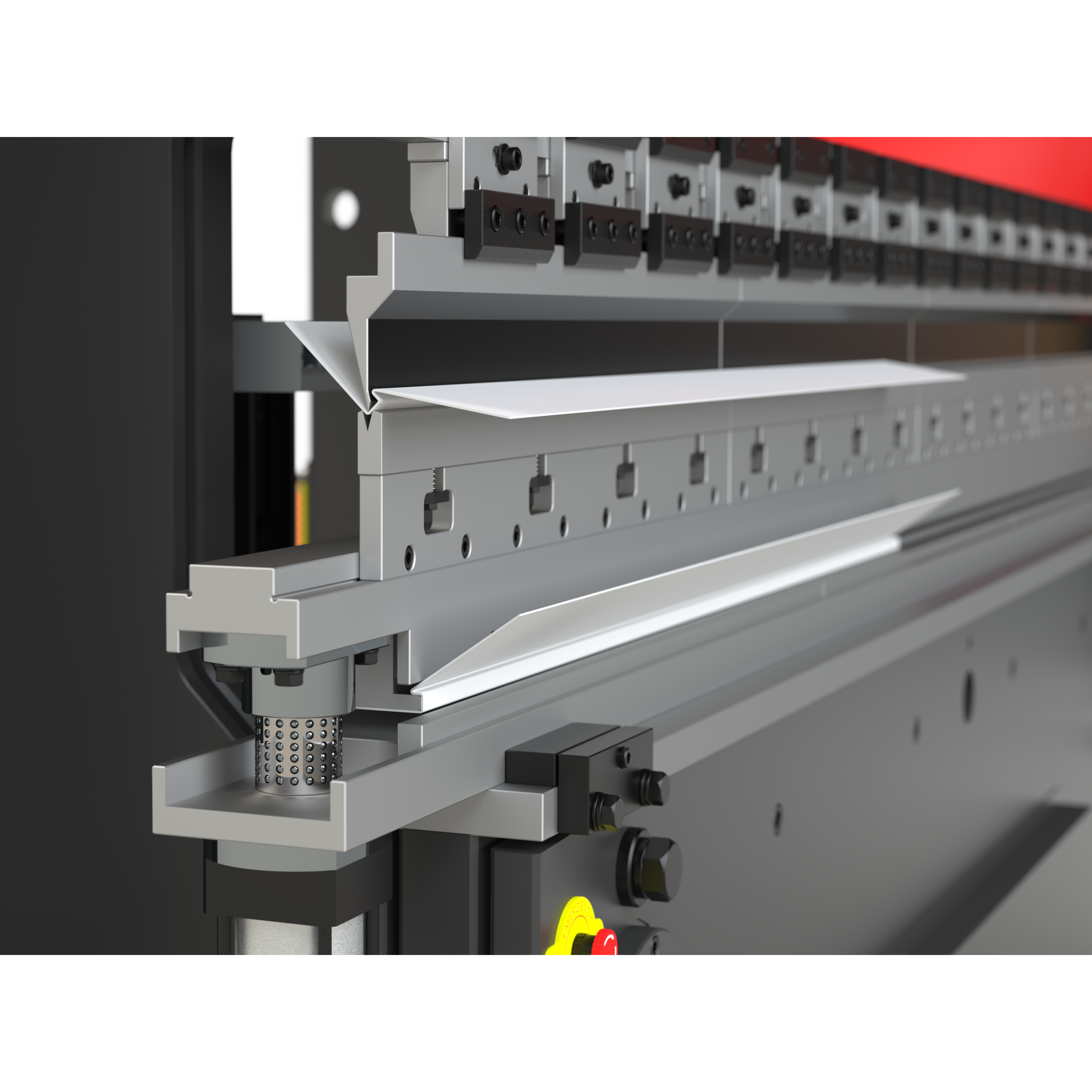

더블 레벨 시스템

더블 레벨 시스템은 단 1대의 기계의 절곡기로 각종 절곡과 해밍까지 가능하게 해주는 혁신적인 기술입니다. 이를 통해 방화문 프레임 생산을 효율적으로 할 수 있고, 그 외 해밍작업이 필요한 모든 절곡물을 생산할 수 있습니다.

더블 레벨 시스템은 3가지 타입에서 선택 가능합니다.
1. 더블 레벨 시스템(STANDARD)
2. 남마형 더블 레벨 시스템(프레임 기장 315mm)
3. 카드 삽입형 더블 레벨 시스템
(방화문 프레임 해밍작업 + 일반해밍작업 가능)

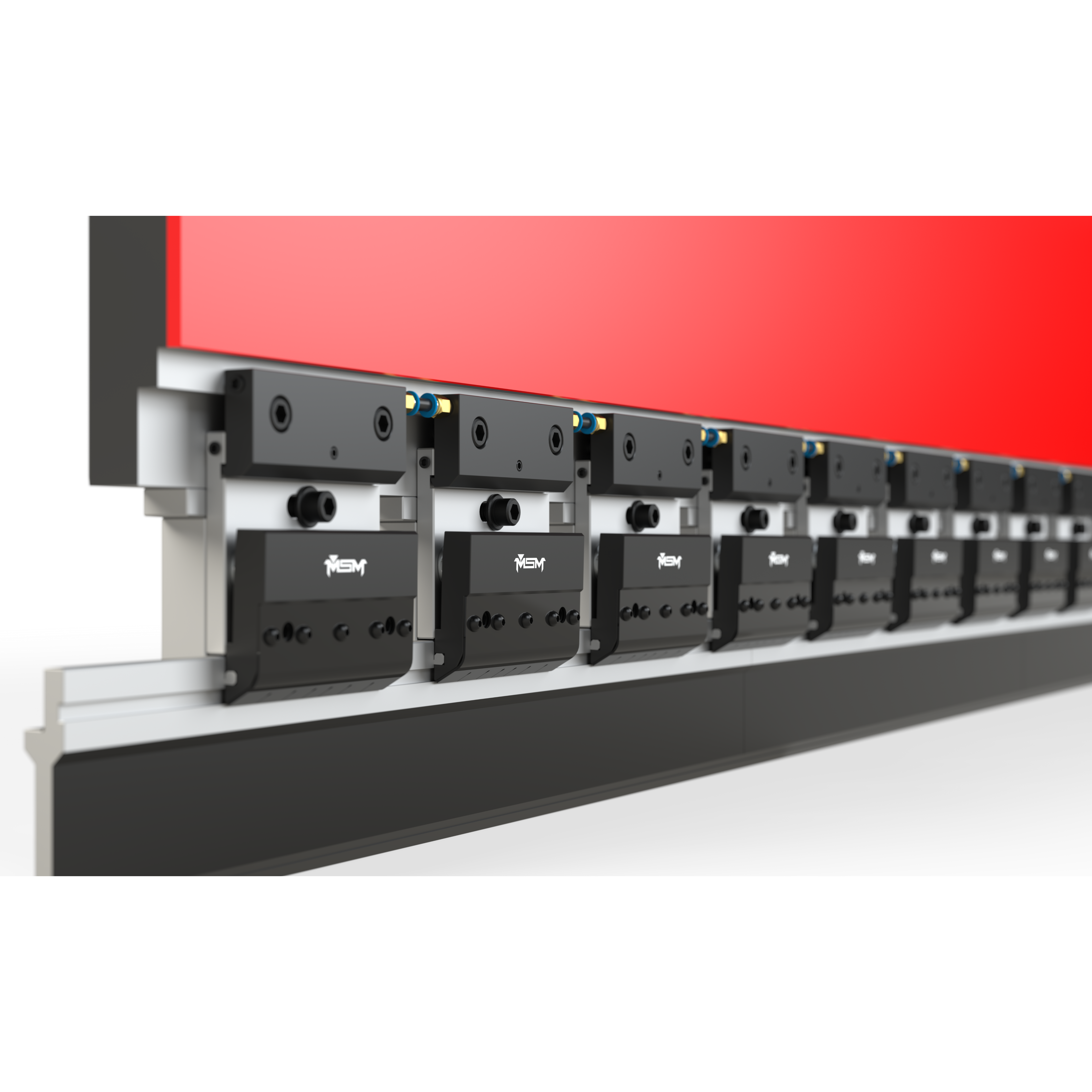

공압식 클램핑 시스템

공압식 클램핑 시스템을 통해 자동으로 금형을 체결할 수 있습니다. 특수 설계에 따라 상부 금형을 아답타에 수직으로 삽입하여 체결이 가능하고, 아답타를 제거하여도 공압이 세지 않아 특수한 환경에서의 작업도 가능합니다.

클램프를 오픈하였을 때에는 특수 설계된 안전고리에 의해 상부 금형(펀치)이 낙하되지 않습니다. 또한 공압 증폭기를 장착하여 일정한 공압을 유지하며, 공압이 낮아졌을 때에는 설비가 동작하지 않도록 설계하여 상부 금형의 손실을 줄일 수 있고, 근로자의 안전 또한 보장해 줍니다.

공압을 통해 클램핑을 하기 때문에 기존의 볼팅 방식보다 훨씬 효율적이고, 힘이 크게 들지 않아 작업성이 우수합니다. 그러므로 금형 교환이 잦은 사업장에서 보다 더 많은 작업 효율성을 증가시킬 수 있습니다.

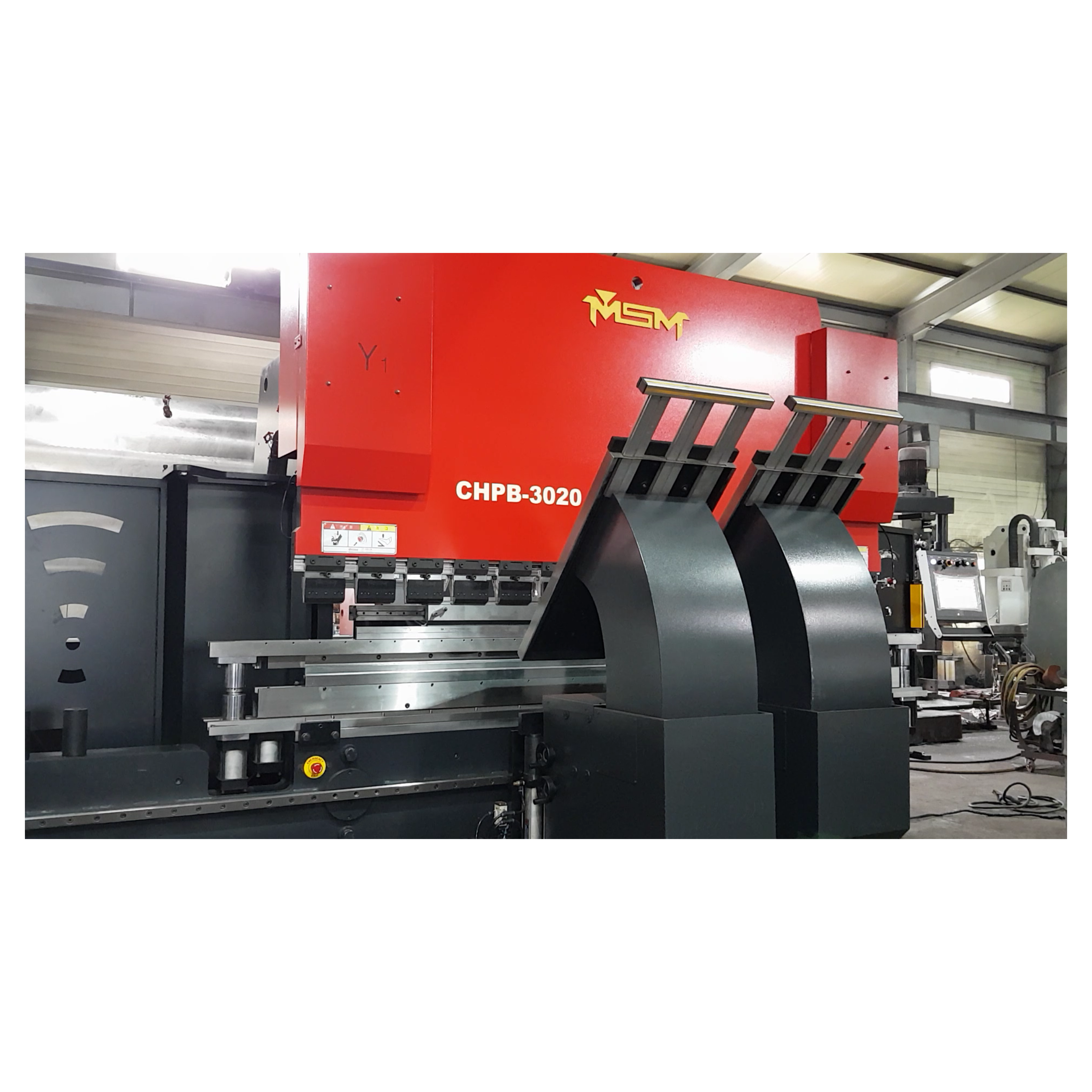

밴딩 가이드

밴딩가이드는 절곡 작업에 있어 절곡기의 성능을 최적화하는 것을 목표로 합니다.

특히, 무겁거나 길이가 긴 제품의 절곡을 할때, 작업자에게 편의를 제공하고, CNC에 의해 제어됩니다.

밴딩가이드는 좌우,상하로 위치 조절이 가능하고, 절곡물의 크기에 따라 길이 조절도 가능합니다.
