MSM

최고의 품질과, 최고의 생산성!

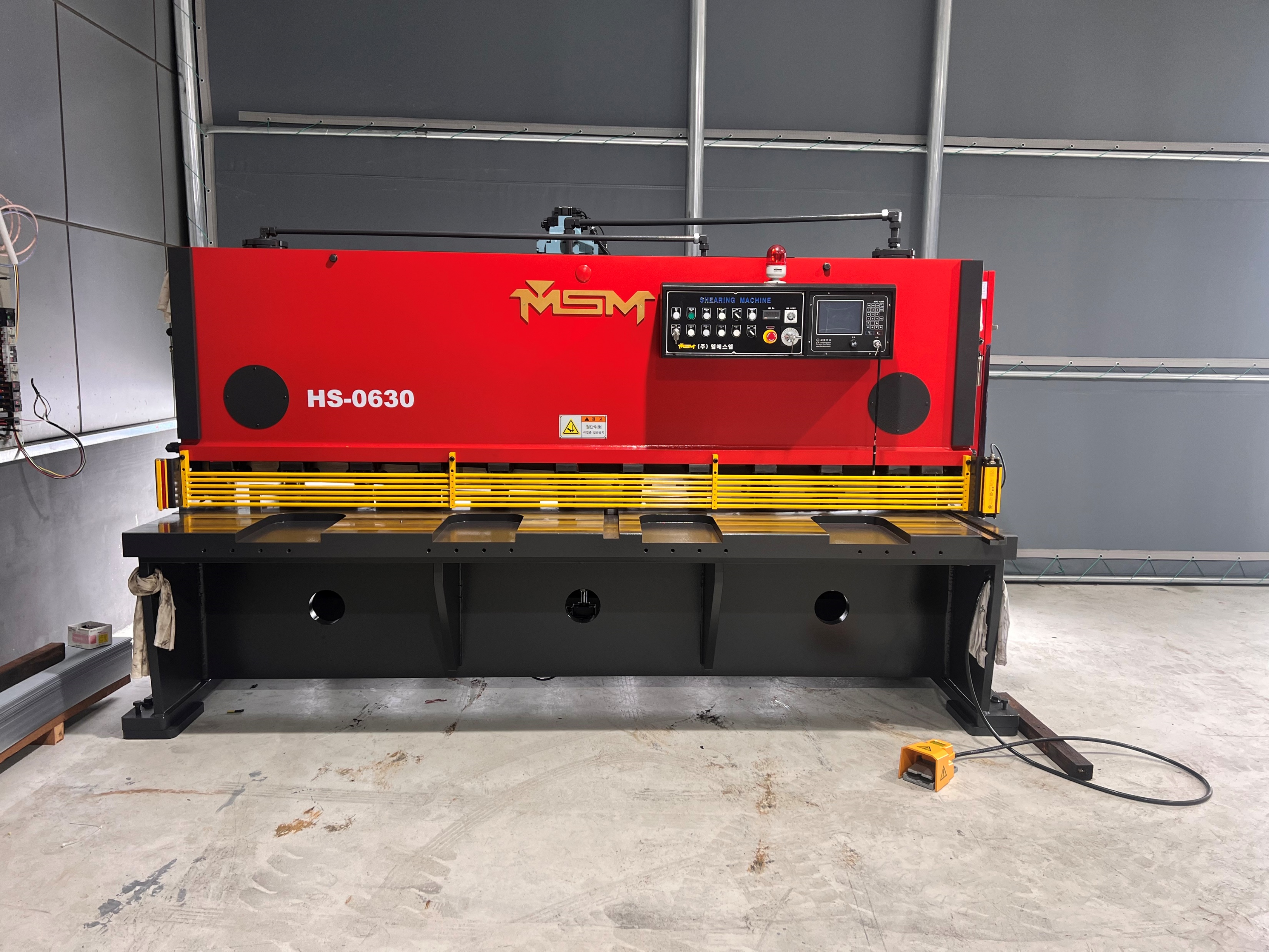

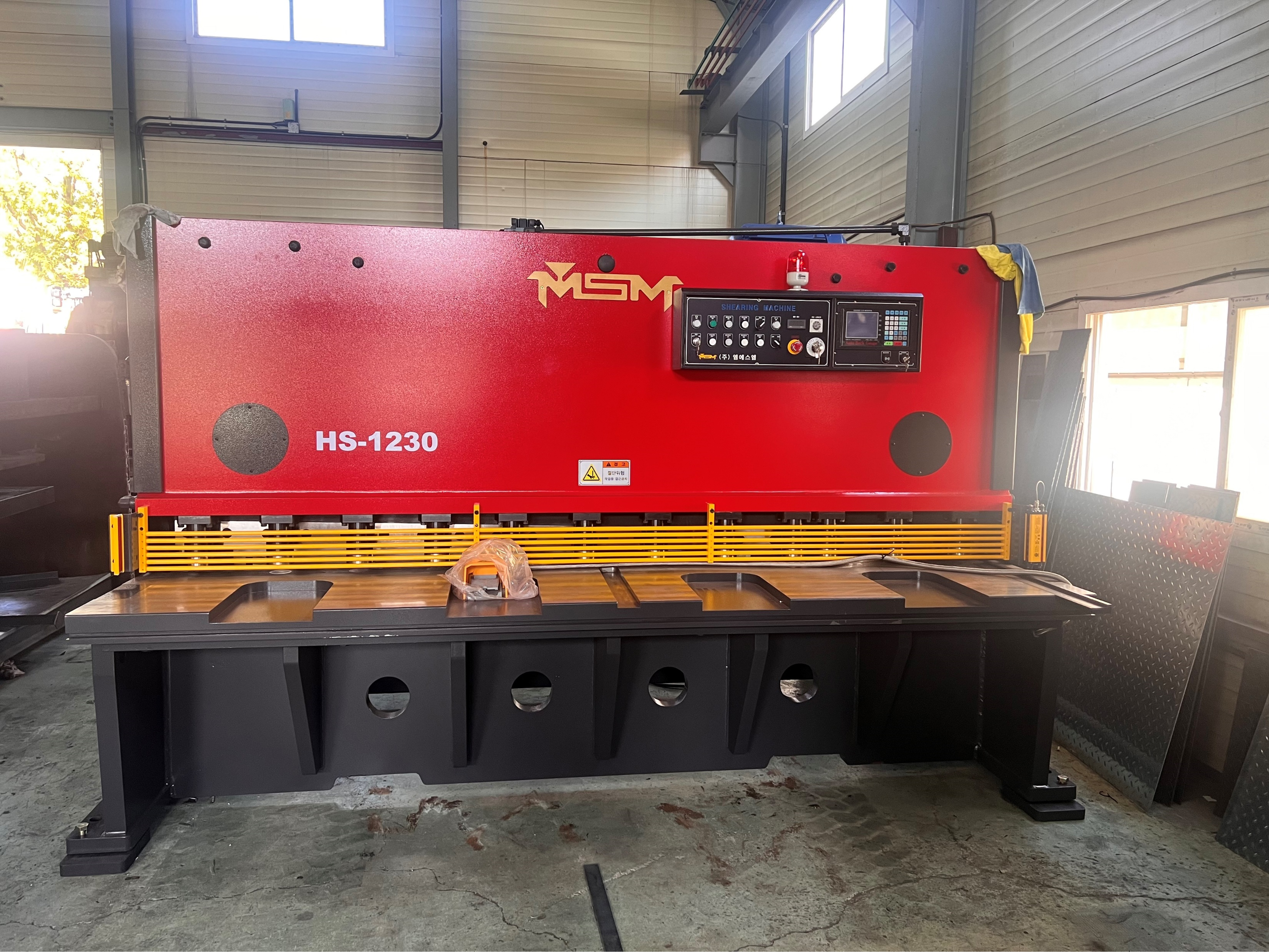

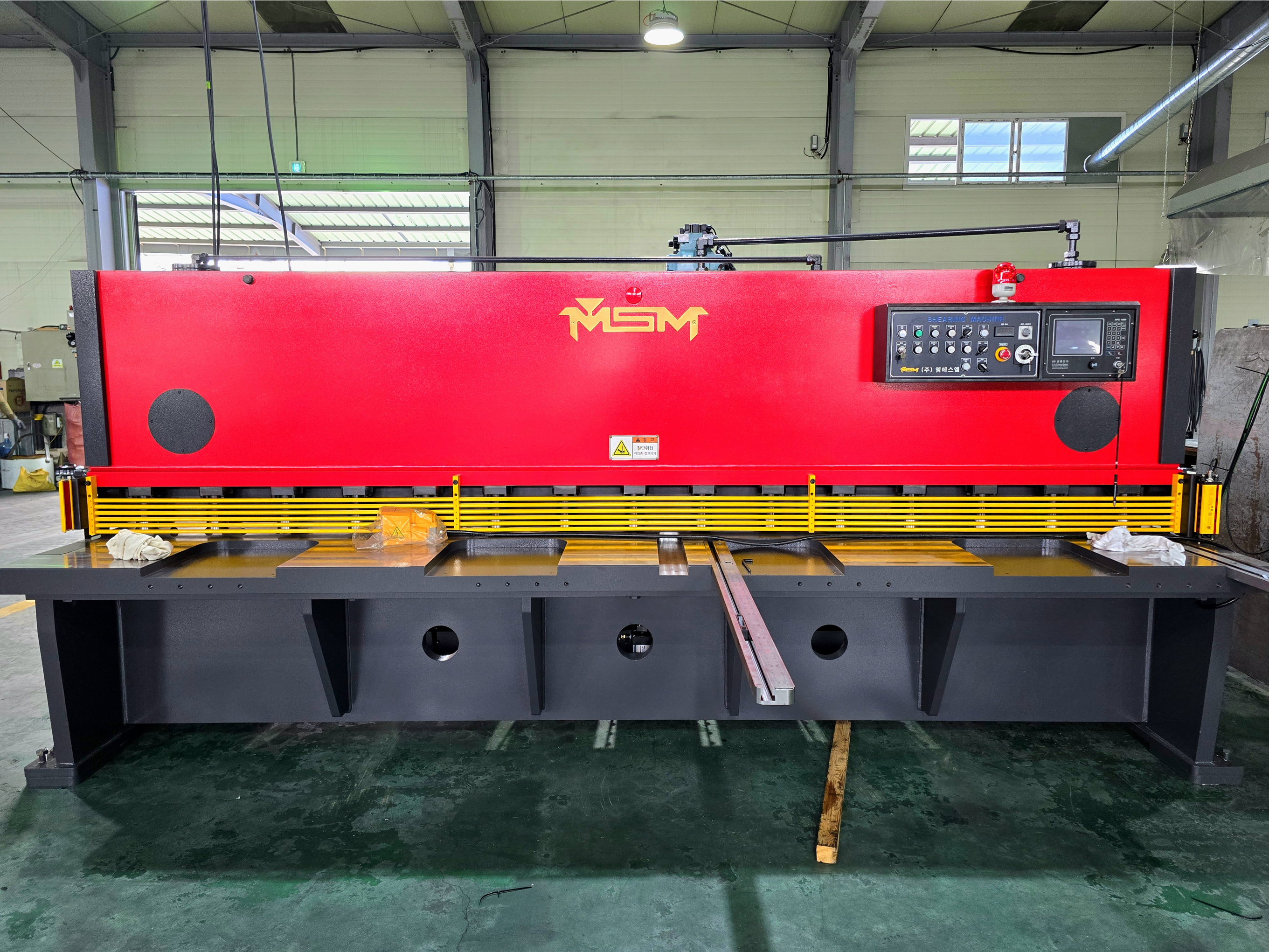

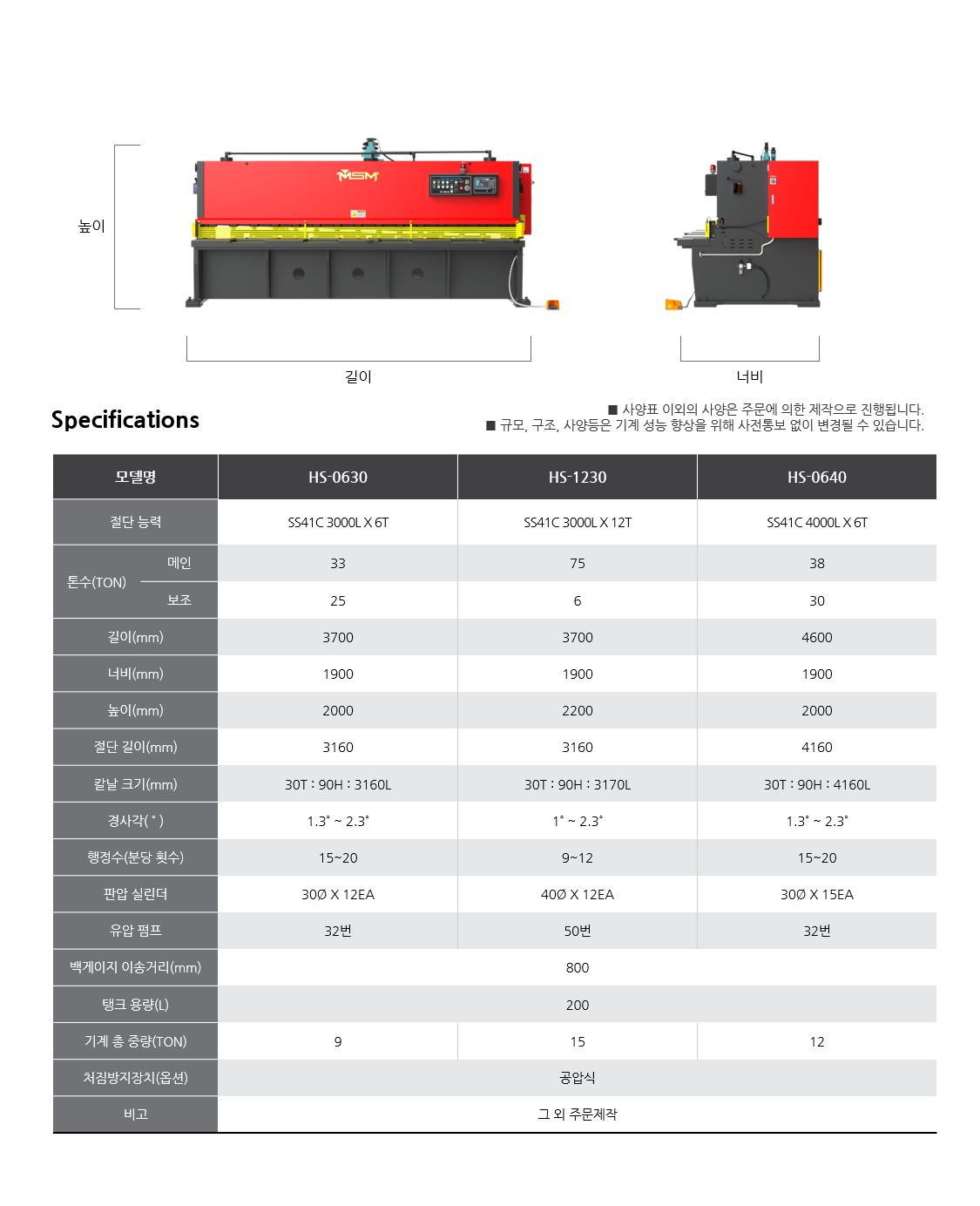

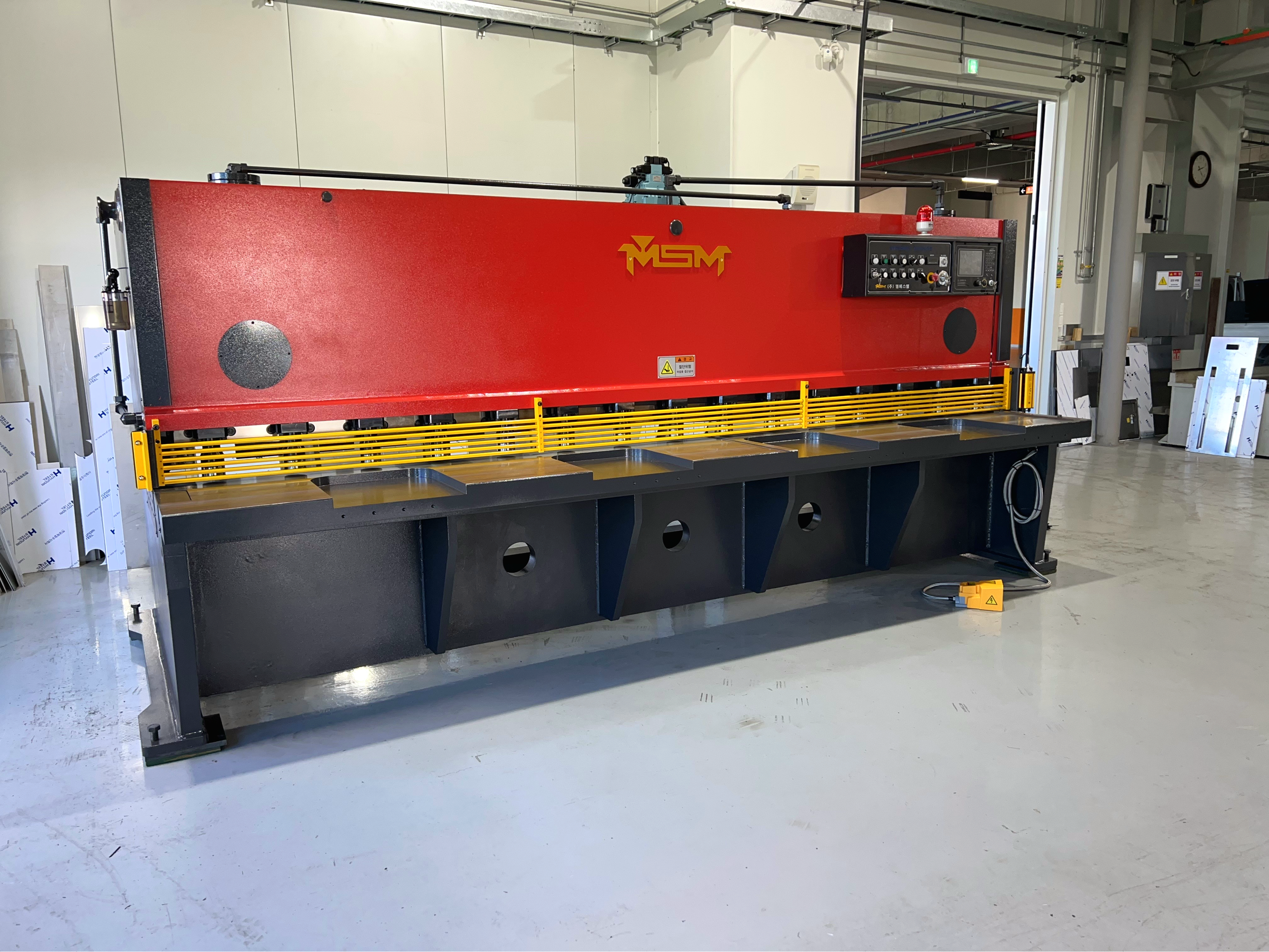

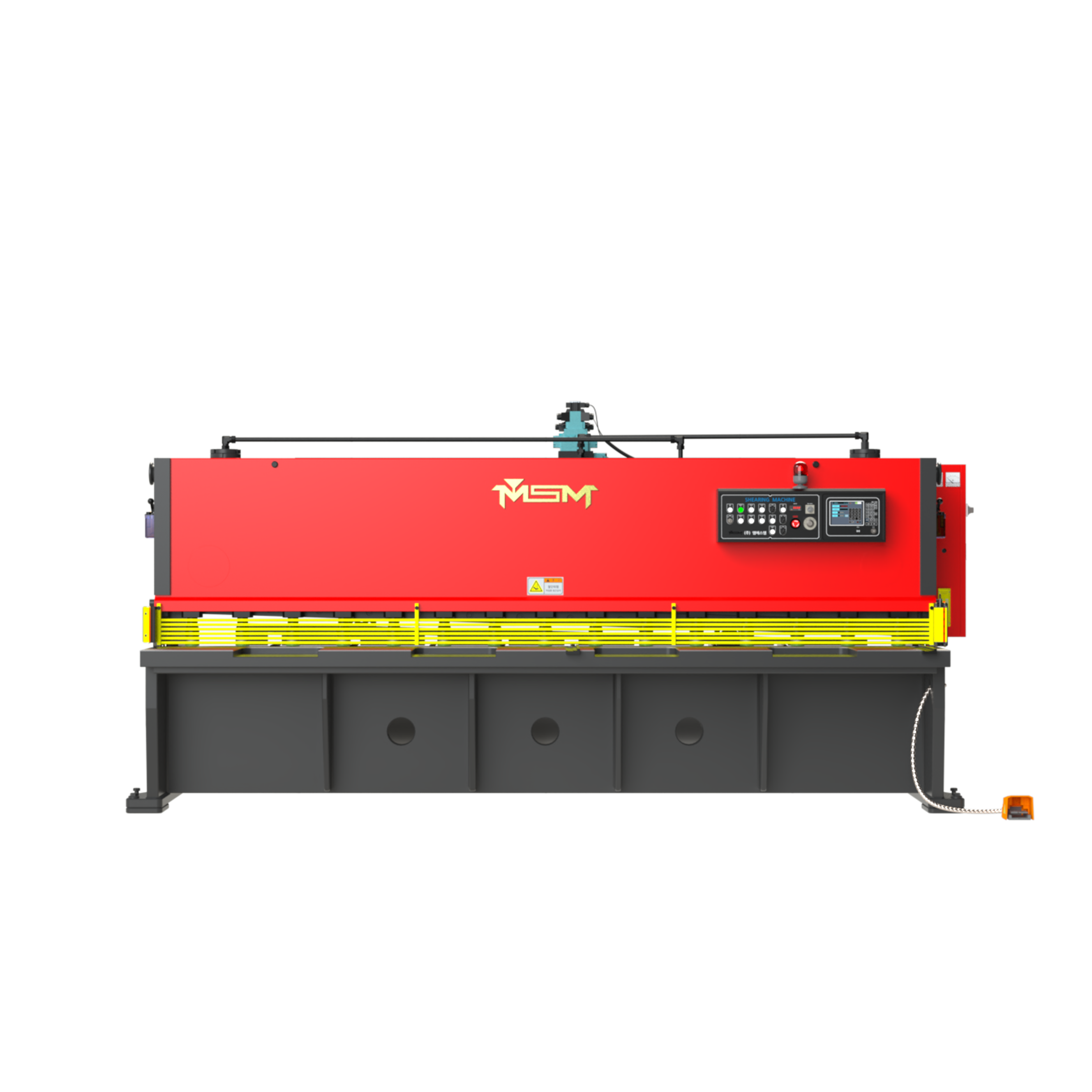

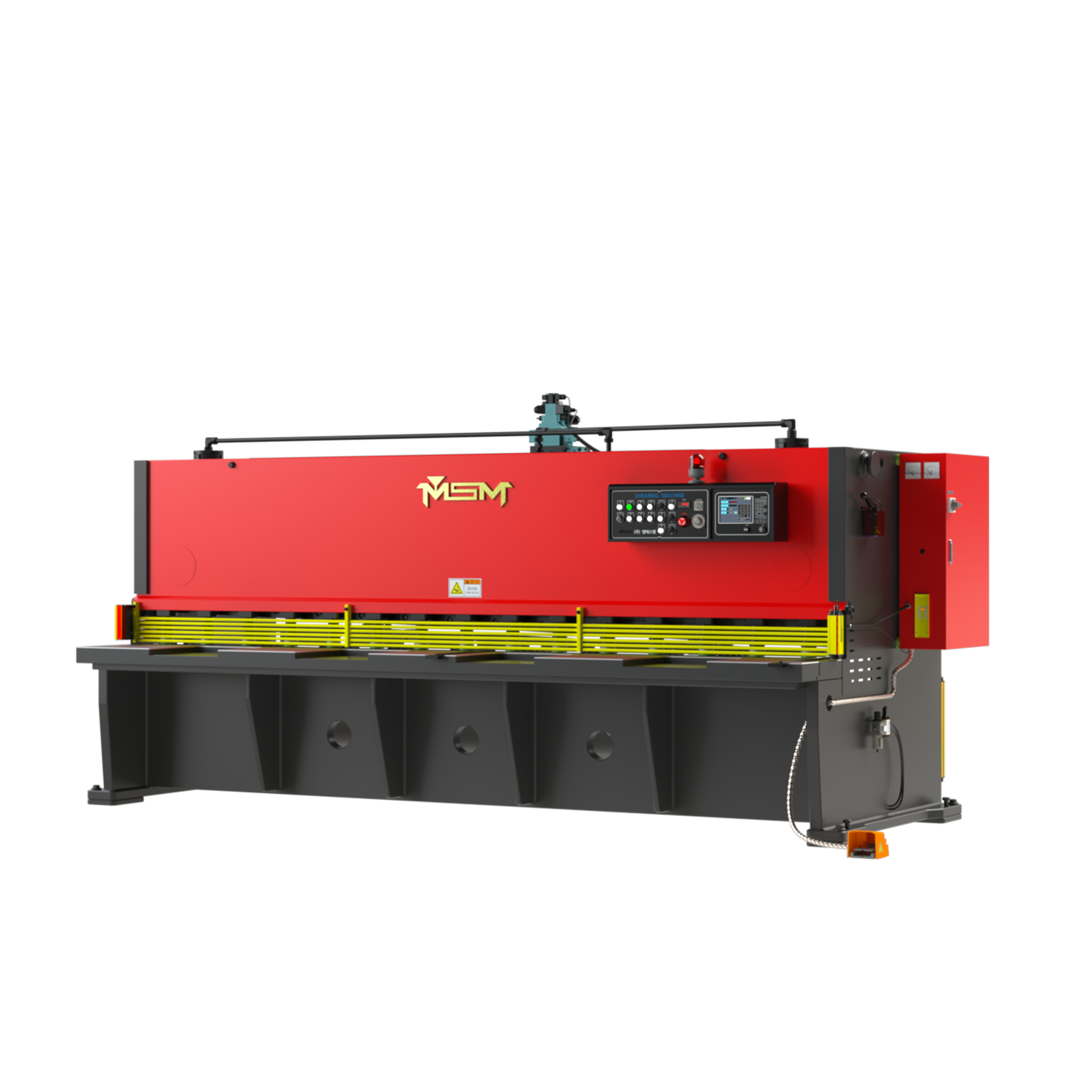

바로, (주)엠에스엠의 유압식 전단기를 선택해야하는 이유입니다!

CNC 하향식 절곡기는 작업능률의 대폭 향상과 고정밀도를 추구하는 차세대를 겨냥한 새로운 개념의 절곡기입니다.

CNC 하향식 절곡기 시스템은 비례 써보밸브와 CNC 컨트롤러를 사용하였고, Y1, Y2의 정밀각도는
고정밀(0.01mm) 리니어 스케일에 의해 절곡 각도를 정밀 제어할 수 있으므로, 초정밀한 절곡 각도를 보장합니다.
6,12광축 고성능, 고신뢰성 적외선 센서를 부착하여 작업자의 안전을 보장합니다.
생산속도는 종전보다 대폭 향상되어 생산성 향상에 크게 기여할 것입니다.

왜 ㈜엠에스엠의 CNC 하향식 절곡기를 선택해야하는가?

고품질의 부품을 이용해 한국에서 생산

고강도 프레임 구조물(SM490소재/65T) 및
고강도 실린더 구조물(S45C 단조강)

고정밀 CNC 제어 시스템(ESA S630, S640)

실시간 유압식 오토 크로우닝 시스템 및
다양한 액세서리 장착 가능

6,12광축 고성능, 고신뢰성 적외선 센서를 통한 작업자의 안전보장

비례제어서보밸브 및 고정밀 리니어 스케일

빠른 속도로 생산성 향상

DETAIL VIEW

세부 특징 사항

프레임 및 실린더 구조물

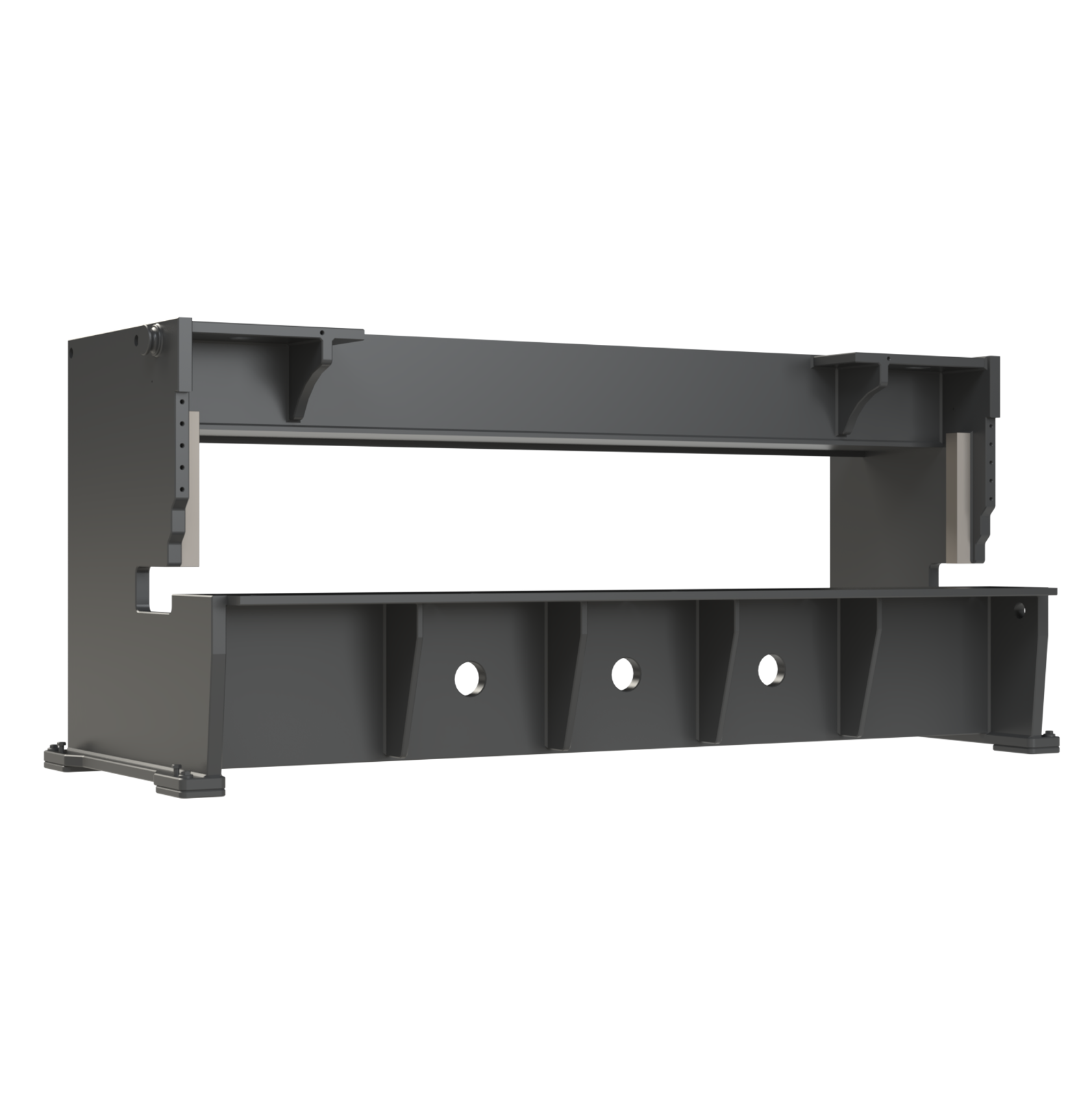

기계 전반의 균형을 잡아주는 프레임 구조물을 SM490 소재의 65T 철판을 이용하여 고강도로 제작합니다. 이로써 오랜 시간이 흘러도 견고하고 안정적으로 기계 운용이 가능해집니다.

절곡기의 메인이라 볼수있는 실린더 구조물은 S45C 단조강 소재를 이용하여 고강도로 제작합니다. 또한, 가장 중요한 요소이기 때문에 외주작업없이 직접 가공작업을 합니다. 이로써 안정적이고 빠른 속도를 낼 수 있습니다.

CNC 제어 시스템

CNC 제어 시스템은 이탈리아의 ESAUTOMATION의 제품인 S630, S640을 사용하고 있습니다. 해당 모델은 15” 터치 스크린이 장착되어 있습니다.

또한, 윈도우 인터페이스이기 때문에 사용방법 및 유지보수가 간편하고 한글지원이 됩니다. 재료의 두께, 재질, 절곡 길이에 따라 자동으로 압력과 각도를 정확히 계산하여 정밀한 절곡 작업을 가능하게 합니다.

유압 비례 시스템 및 제어 스케일

유압 비례 시스템은 독일의 HAWE 사의 제품을 사용하고 있습니다. 실린더 및 펌프에 장착되며, 비례제어 서보밸브를 이용하여 전반적인 기계동작에 있어 정밀한 조정을 통해 완벽한 동작을 만들어냅니다.

제어 스케일은 터키의 OPKON 사의 제품을 사용하고 있습니다. 사용중인 MPS 모델은 절곡기 상판의 슬라이드 작동거리를 0.01mm의 정확성으로 측정하여 Y1, Y2의 정밀각도를 보장합니다.

2축 백게이지 시스템(X,R축)

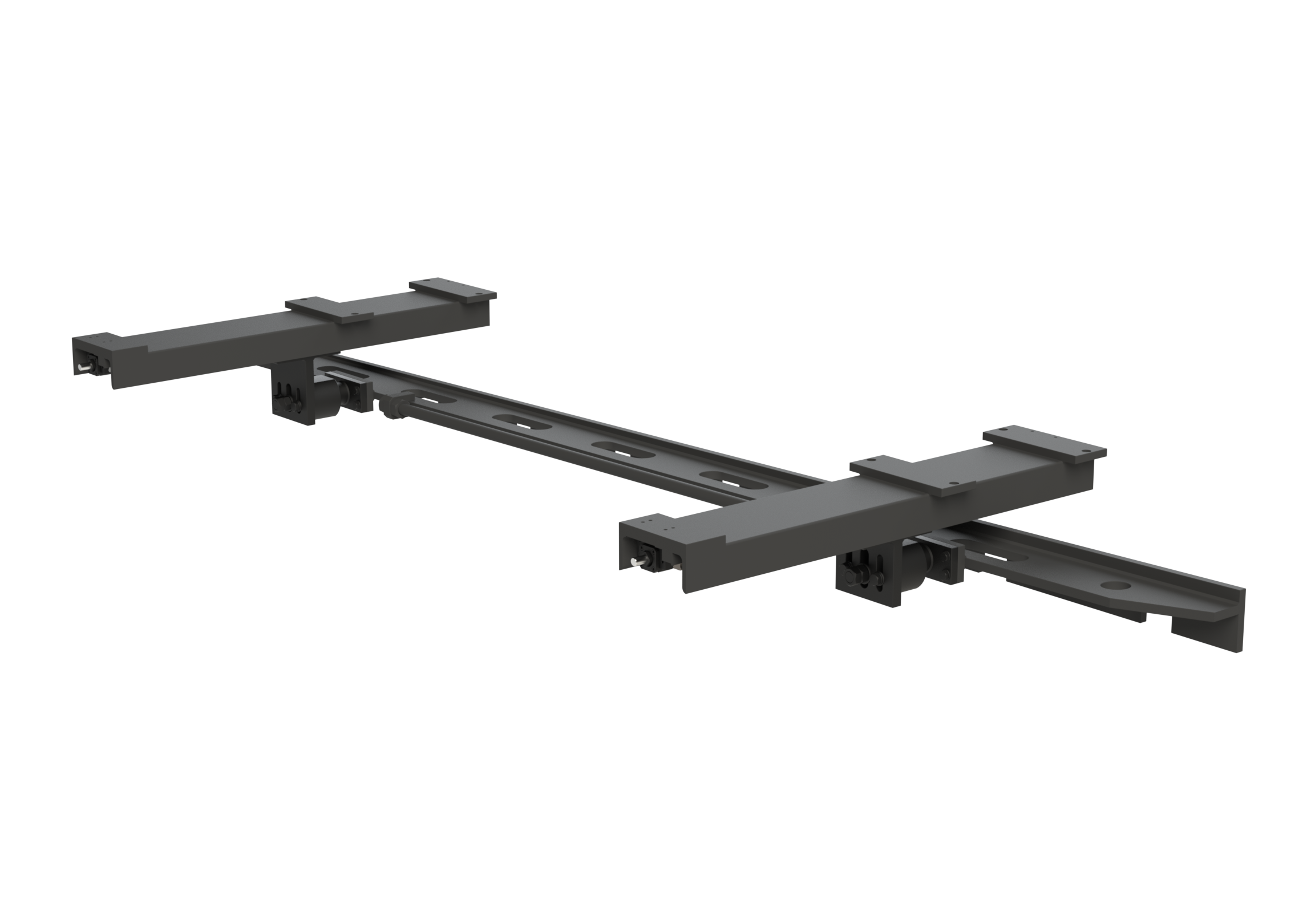

2축 백게이지 시스템은 X축과 R축으로 이루어져 있습니다. 하부 V다이를 중심으로 절곡물의 지지대 역할을 하여 정확한 치수로 절곡이 될 수 있게 도와줍니다.

고정밀 볼스크류와 LM가이드를 사용하고, 서보모터에 의해 신속하고 부드럽게 이동하며 정확하게 제어됩니다. 또한, 절곡 작업 시 자동 후진 기능이 있습니다.

안전 시스템

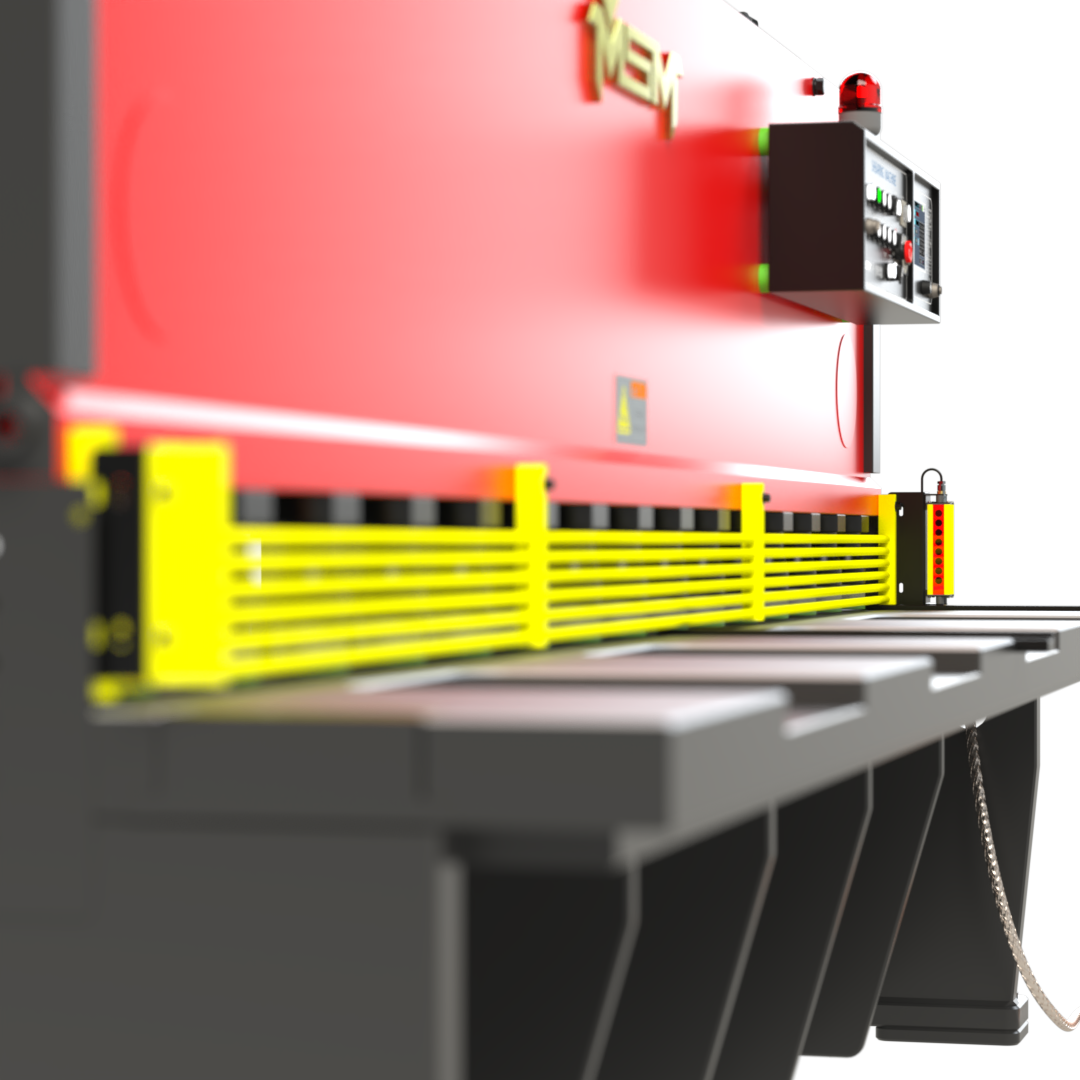

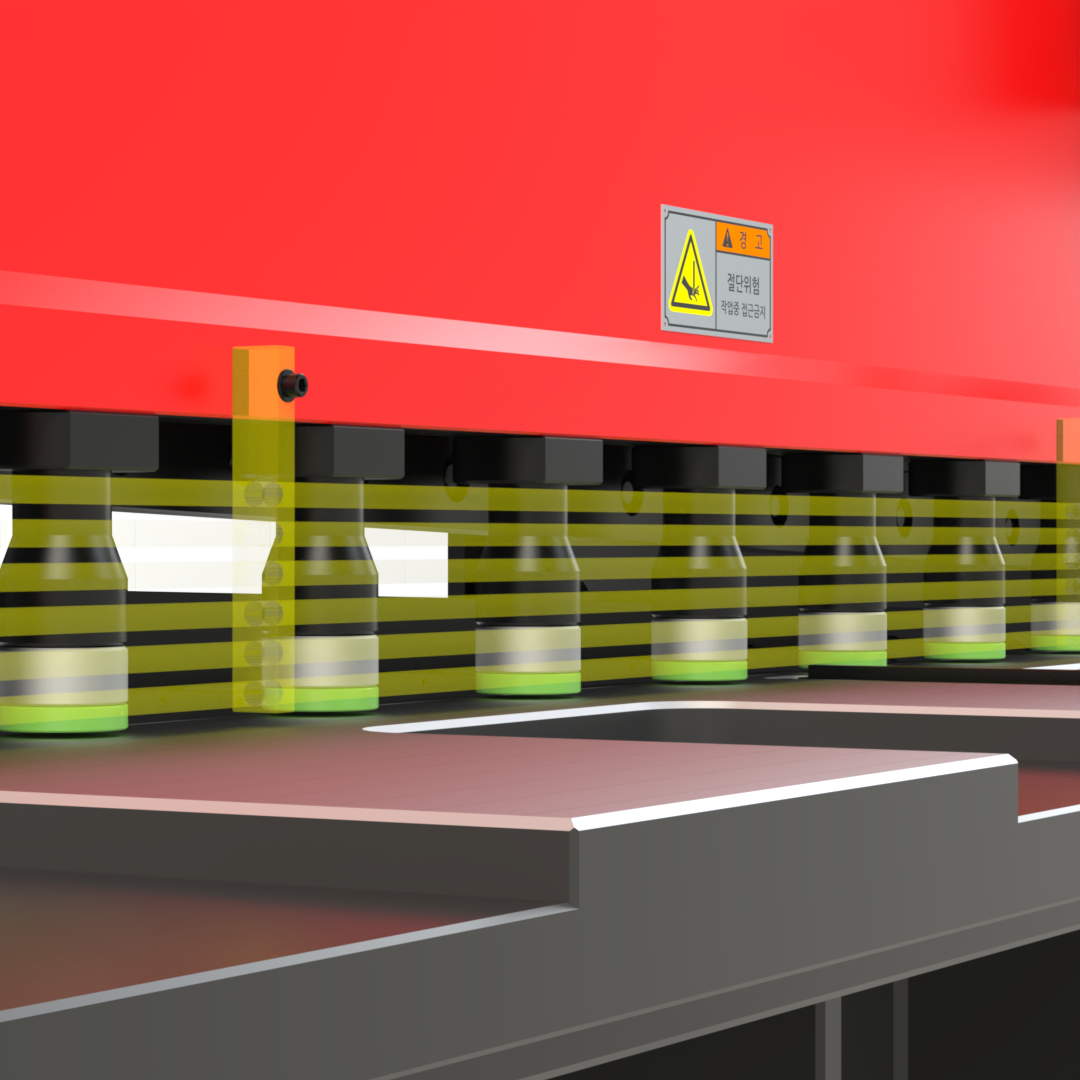

6, 12광축 광전자식 안전센서를 기계 좌측, 우측 및 후측에 장착하여 작업자의 안전을 보장합니다. 해당 안전센서는 직경 30mm 이하까지도 검출해낼 수 있는 고성능이고, 응답속도가 20m/s이하로 신속합니다.

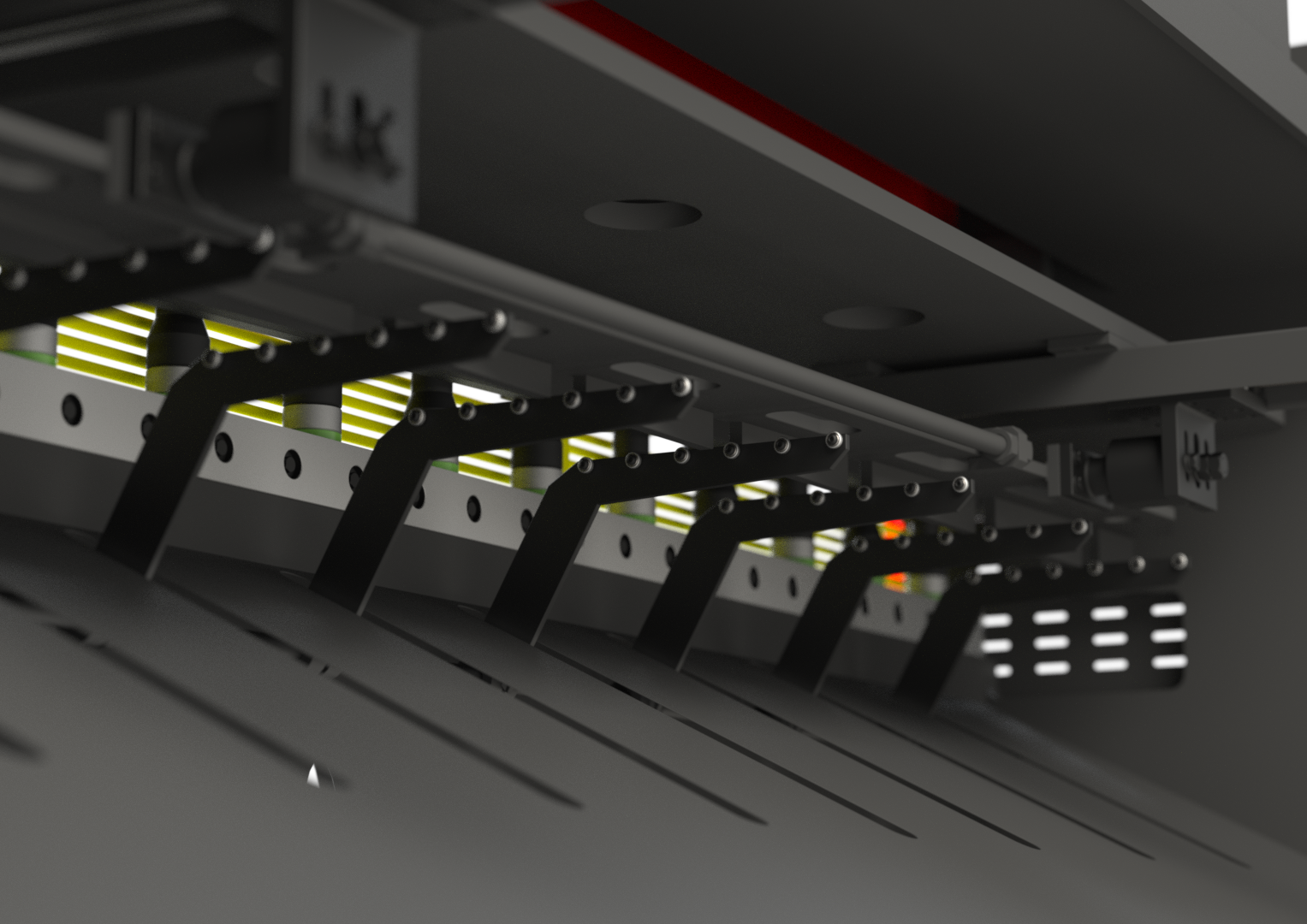

절곡기 측면의 안전 방호장치를 통해 작업자의 안전을 보장합니다.

ADD OPTION

추가 옵션사항

오토 크로우닝 시스템

절곡 작업을 하면 물리학에 의해 절곡기의 램은 미세하게 위쪽으로 휘어지고, 배드는 아래쪽으로 휘어지게 됩니다. 이러한 현상때문에 기장이 긴 절곡물을 절곡할 때 양쪽 끝단은 정확한 각도로 절곡되지만, 중간부분은 정확한 각도가 나오지 않습니다. 작업 테이블의 오토 크로우닝 시스템은 전체 절곡 길이에서 동일한 절곡이 동시에 완료될 수 있도록 배드를 위쪽으로 받혀 자동으로 보정을 해줌으로써 정확성을 가진 제품의 절곡을 가능하게 합니다.

방화문 프레임 더블레벨 금형

방화문 프레임절곡에 특화된 더블레벨 금형은 단 1대의 기계의 절곡기로 방화문 프레임을 절곡할 수 있는 혁신적인 기술입니다. 방화문 프레임 절곡에 있어 핵심인 해밍작업까지 한번에 가능하기 때문에 생산성향상에 크게 기여합니다. 더블레벨 금형은 3가지 타입에서 선택 가능합니다.
1. 더블레벨 금형(STANDARD)
2. 남마형 더블레벨 금형(프레임 기장 315mm)
3. 카드 삽입형 더블레벨 금형
(방화문 프레임 해밍작업 + 일반해밍작업 가능)

공압식 아답타

공압식 아답타는 상부 금형을 빈번히 교체해야하는 작업을 할 때 필수적인 요소입니다.
육각 렌치로 일일히 풀고 잠구다보면 일의 효율이 떨어질 수 밖에 없습니다. 공압식 아답타는 육각 렌치로 작업할 필요없이 공압을 이용하여 손쉽게 클램프/언클램프 가 가능합니다. 또한, 안전고리를 장착하며 상부 금형의 추락없이 금형을 손쉽게 교체할 수 있으며, 양 측면으로 금형을 빼는 것이 아닌 상하 수직으로 금형을 교체할 수 있습니다.

밴딩 가이드

기계 전반의 균형을 잡아주는 프레임 구조물을 SM490 소재의 65T 철판을 이용하여 고강도로 제작합니다. 이로써 오랜 시간이 흘러도 견고하고 안정적으로 기계 운용이 가능해집니다. 절곡기의 메인이라 볼수있는 실린더 구조물은 S45C 단조강 소재를 이용하여 고강도로 제작합니다. 또한, 가장 중요한 요소이기 때문에 외주작업없이 직접 가공작업을 합니다. 이로써 안정적이고 빠른 속도를 낼 수 있습니다.
